增量型編碼器產品介紹：增量編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。一般會輸出通道A和通道B 兩組信號，并且有90°的相位差（1/4個周期），同時采集這兩組信號就可以計算設備的運動速度和方向。

    除A、B通道信號外，增量編碼器還可以有一路額外的Z通道信號，這個信號在編碼器轉過一個特定位置后才會輸出一個脈沖，這個信號可以用于基準點定位。

增量型編碼器的四種輸出：

增量編碼器按輸出電路不同通?？煞譃榧姌O開路輸出、電壓輸出、長線驅動輸出、推挽輸出四種。

①集電極開路輸出:

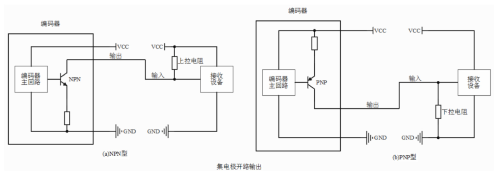

集電極開路輸出以三極管的發射極作為公共端，信號從集電極輸出的電路，根據三極管的不同分為PNP和NPN兩種。在應用端接線時，需在輸出端接一個上拉電阻或下拉電阻，以此來實現信號高低電平的切換。

②電壓輸出：

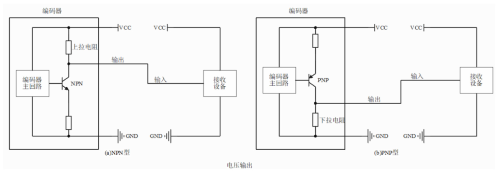

電壓輸出通過在NPN三極管的集電極與電源間接上拉電阻，或PNP三極管的集電極與地間接下拉電阻，使輸出信號高電平處于一個確定的電壓值。

③推挽輸出：

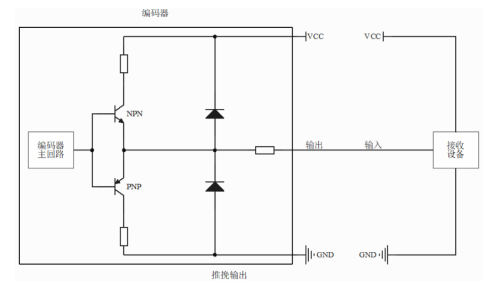

推挽輸出同時含有NPN和PNP兩個三極管，當NPN導通時PNP截止，當PNP導通時NPN截止，分別實現“推”和“挽”的作用。因?yàn)榫哂小巴啤焙汀巴臁钡哪芰Γ仆燧敵鲆话憧商峁┹^高的輸出功率，可驅動較大的負載或是適用于較長距離的傳輸。

④長線驅動輸出：

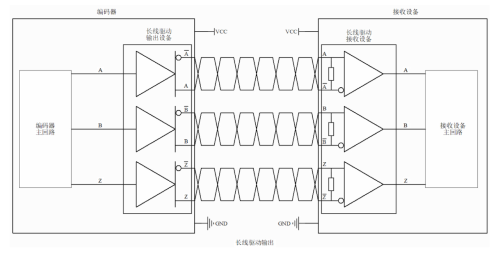

長線驅動輸出一般應用于高速、長距離數據傳輸?shù)妮敵瞿Ｊ健ｋ娐肥褂脤Ｓ幂敵鲂酒?，輸出符合RS422標準的差分信號，其抗干擾能力更強，傳輸距離更遠。

增量型編碼器EI40NB：

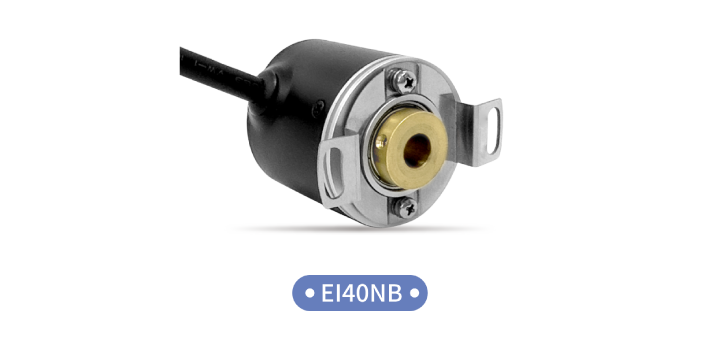

    思博EI40NB增量編碼器，屬于霍爾編碼器，通過磁電轉換將軸的機械幾何位移量轉換成脈沖或數字量的傳感器。因其精度高、測量量程大、反應速度快、數字化輸出、機械平均壽命長等特點，一般常用于測量速度、轉動方向、移動角度以及相對距離的場景，廣泛應用于工業自動化、機器人、航空航天、醫療設備等領域。

①在機械性能上：

外殼——?dú)んw外徑φ40mm，采用鋁合金材料制造，表面采用陽極氧化技術，提高了產品的耐腐蝕性、耐磨損性和表面硬度，產品防護等級IP65。
軸——盲孔軸，標準孔徑最大可達φ10?？筛鶕?jù)客戶需要定制特殊軸長、特殊孔徑或在軸上做特殊加工。
預期壽命——可達2,000,000,000以上。
連接方式——側面線纜和尾部線纜可選。
安裝方式——彈性法蘭支架安裝。
轉動力矩——小于等于1mN?m。
機械轉速——最大可達6000rpm。
軸負載——徑向可達60N，軸向可達30N。

②在電氣性能上：

工作電壓范圍廣——可實現4.75V～30V寬電壓供電。

輸出形式多樣化——推挽輸出（標準），集電極開路輸出、電壓輸出、長線驅動輸出可選。
輸出脈沖數——4096以內任意脈沖都可以設置。
信號延時——小于5μs。

    另外，這款EI40NB增量編碼器最大的特點還在于它的輸出電平可以隨著輸入電壓的變化而變化，輸出的高電平幅值等于正電源電壓，低電平幅值等于負電源電壓（單電源時，等于0V）。

    同時，EI40NB增量編碼器還帶有反接保護和腳間短路保護功能。即使接線錯誤，也不容易損壞。

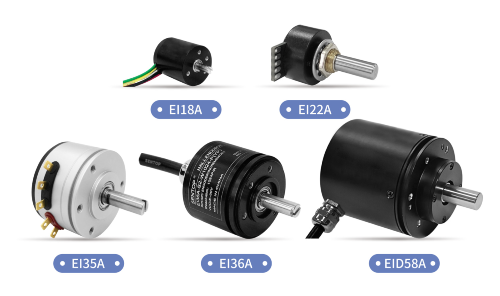

    思博增量編碼器除EI40NB以外，還有EI18A、EI22A、EI35A、EI36A、EI40A、EI40B、EID58A等多個系列。
