操縱桿作為一種常見的控制部件，如今廣泛應用在工業的各領域。為了更好地方便您選擇最適配您的設備的操縱桿，下列操縱桿選項的小竅門供您參閱。

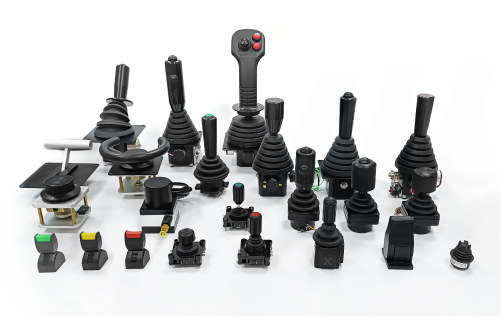

思博操縱桿的尺寸一般是指操縱桿的本體尺寸大小，在產品選型時，要根據您的設備預留給操縱桿的安裝空間來選擇相應的尺寸適合的產品。我們公司操縱桿尺寸系列齊全，可以滿足您不同的要求。

思博操縱桿的操作方式主要分為單軸操作、雙軸操作、三軸操作以及更多軸操作方式。

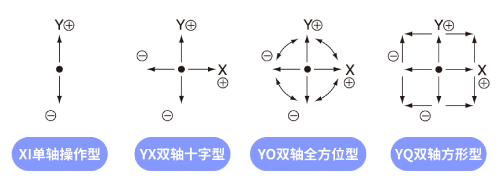

◆ XI單軸操作型：沿Y軸方向前后操作；

◆ YX雙軸十字型：X軸或Y軸進行直線運動；

◆ YO雙軸全方位型：可在圓形區域內任意運動；

◆ YQ雙軸方形型：可在方形區域內任意運動。

還可在雙軸操作方式的基礎上通過加裝旋轉把手、特殊定制把手、拇指型操縱桿或翹板電位器實現三軸或更多軸操作方式。

我們的操縱桿可做復位型和不復位型。復位型包括中心復位、復位至一軸末端、一軸復位一軸不復位等。

◆ 中心復位：是指操縱桿的主軸在自然狀態下保持在中心位置，在操作過程中，當操作人員放開操縱桿的把手時，主軸會自動恢復至中心位置，這是最常見的復位形式。

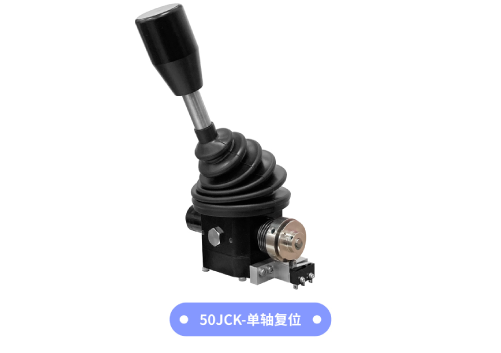

◆ 復位至一軸末端(單側復位)：是指操縱桿的主軸在自然狀態下保持在Y軸的末端，在操作過程中，當操作人員放開操縱桿的把手時，主軸會自動恢復至Y軸的末端，通常用在單軸調節型操縱桿上。

◆ 一軸復位一軸不復位：是指在 X 軸和 Y 軸方向上，只有一軸具有復位功能，另一軸無復位功能。在無復位功能的那一軸上，可以選擇高力矩型操作壓力，以防止操縱桿的主軸因震動等原因發生位置偏移。

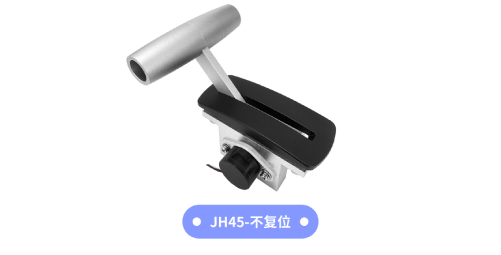

◆ 不復位型操縱桿：也就是摩擦定位型操縱桿，操縱桿可以停在任何操作位置上。其操作壓力通常為高力矩型，這樣可以使操縱桿主軸保持在任意位置。由于對不復位操縱桿中位的判斷會比較困難，因此，當您對中位有要求，我們會推薦加裝中位制動檔，這樣可以使您在操作操縱桿時，可以輕易的找到中位，給操作帶來極大的便利。

我們的大部分操縱桿均可實現上述各種復位形式，并且根據您的不同需要，在以上復位形式的基礎上，還可與制動檔、微動開關、模塊等組合形成功能豐富的產品。您也可以選擇在中位或兩側的末端帶鎖定機構，以應對一些有更高安全性要求的應用場合。

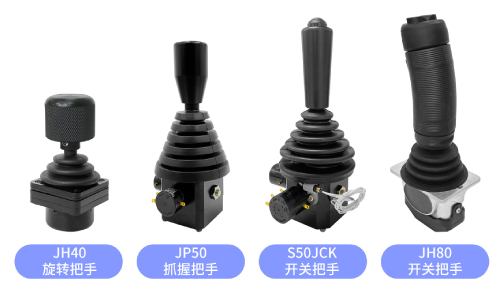

 根據操縱桿產品使用場景及需求，可對操縱桿產品的把手進行選擇以實現不同的功能。我們可以提供單純起到握把作用的各種形狀的抓握把手、單按鈕開關把手、雙按鈕開關把手、旋轉把手以及其他特殊功能的定制把手。

◆ 抓握把手：是我們的操縱桿最為基礎的把手類型，思博的各類操縱桿都有抓握類的把手。我們有各種直桿形的把手供您選擇，還可以根據您的要求，定制符合人機工學的異型把手。

◆ 開關把手：在抓握把手基礎上安裝按鈕開關，開關把手上的按鈕開關有非常強的定制性，可以選擇觸發型或切換型開關，可以選擇開關帽的顏色，也可以選擇帶燈開關，當然如果您需要一些比較特殊的開關，例如翹板開關，我們也是可以提供的。

◆ 旋轉把手：思博的旋轉把手的頂端具有一個旋轉機構，內部通常有電阻基片或者角度傳感芯片，可以輸出與旋轉角度成比例的模擬量信號。相當于在操縱桿本體兩軸輸出的基礎上再增加了一軸輸出，我們通常稱這一軸為Z軸。

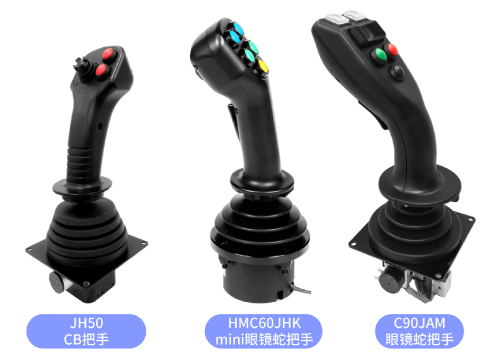

 ◆ 特殊把手：Sakae品牌的Mini眼鏡蛇把手、眼鏡蛇把手和SENTOP的CB把手，三款都有著較大的面板，面板上可以放置6～8個按鈕開關，也可以配置翹板型電位器、指撥輪或拇指型操縱桿，把手背面還可以選擇扳機開關(又稱使能鍵或死人鍵)，這種高度靈活的可配置性加上操縱桿本體的功能，可以實現非常復雜的控制要求。

◆ 開關型操縱桿：輸出信號只有“通”和“斷”這兩種狀態，一般由按鈕開關或微動開關來實現開關量輸出信號。微動開關可定制觸發角度以實現中位開關、方向開關和末端開關等功能。開關型操縱桿通常用于對外部執行元器件的驅動和控制。

◆ 電位器型操縱桿：一般內置了導塑電位器，因此其電氣性能和使用方法與導塑電位器無異?？蛇x擇帶一個附加接線端來實現“V”型輸出，也可通過加裝信號轉換模塊實現-10V～ +10V 電壓輸出、4～20 mA 電流輸出等特殊的輸出信號。

◆ 磁效應型操縱桿：一般內置霍爾電位器/磁敏傳感器，可以提供5V電源0～5V輸出、15～30V電源0～10V輸出、15～30V電源4～20mA輸出等不同輸出信號，也可通過編程來方便地實現V字型輸出、階段性輸出、高中低位保持等各種特殊的輸出曲線。

此外，思博的操縱桿大都可以通過加裝思博自產的信號轉換模塊實現10V~0~10V、 -10V~+10V、 4~20mA等各種模擬量信號的輸出，還可以滿足客戶需要提供CANbus、Modbus等總線型產品，大大拓展了輸出信號的類型。
