操作角度
約±20º (XY 軸); ±30º (Z軸)
操作方式
帶彈簧復位
操作壓力（注）
約3N～6N
極限操作力
300N
預期機械壽命
約5,000,000
工作溫度
-30℃~+70℃
儲存溫度
-40℃~+85℃
質量
約160g
防護等級
IP65
工作電壓
5V±10%；9~36V；15~30V
輸出信號
0~100% / 10～90%Vcc；0~5V；0~10V
工作電流（無負載）
<22mA（XY雙軸） / <33mA（XYZ三軸）；<25mA；<25mA
負載電阻
>100KΩ；>100KΩ；>100KΩ
始末端輸出偏差
<2%·Vcc；<50mV；<50mV
獨立線性公差
±3%
分辨率
4096
介質耐壓
1 min (500V.A.C.)
絕緣電阻
>1000MΩ (500V.D.C.)
過壓保護
<20V.D.C.
反接保護
<-10V.D.C.
中位輸出電壓
2.5V±0.1V
輸出電壓線性誤差
<±0.2V
EMS
10V/m (80MHz~1GHz 1KHz 80%)
線色
紅色；黑色；白色；黃色；灰色；綠色；綠色
名稱
5V；0V；Xout ；Yout；Zout；開關端1；開關端2

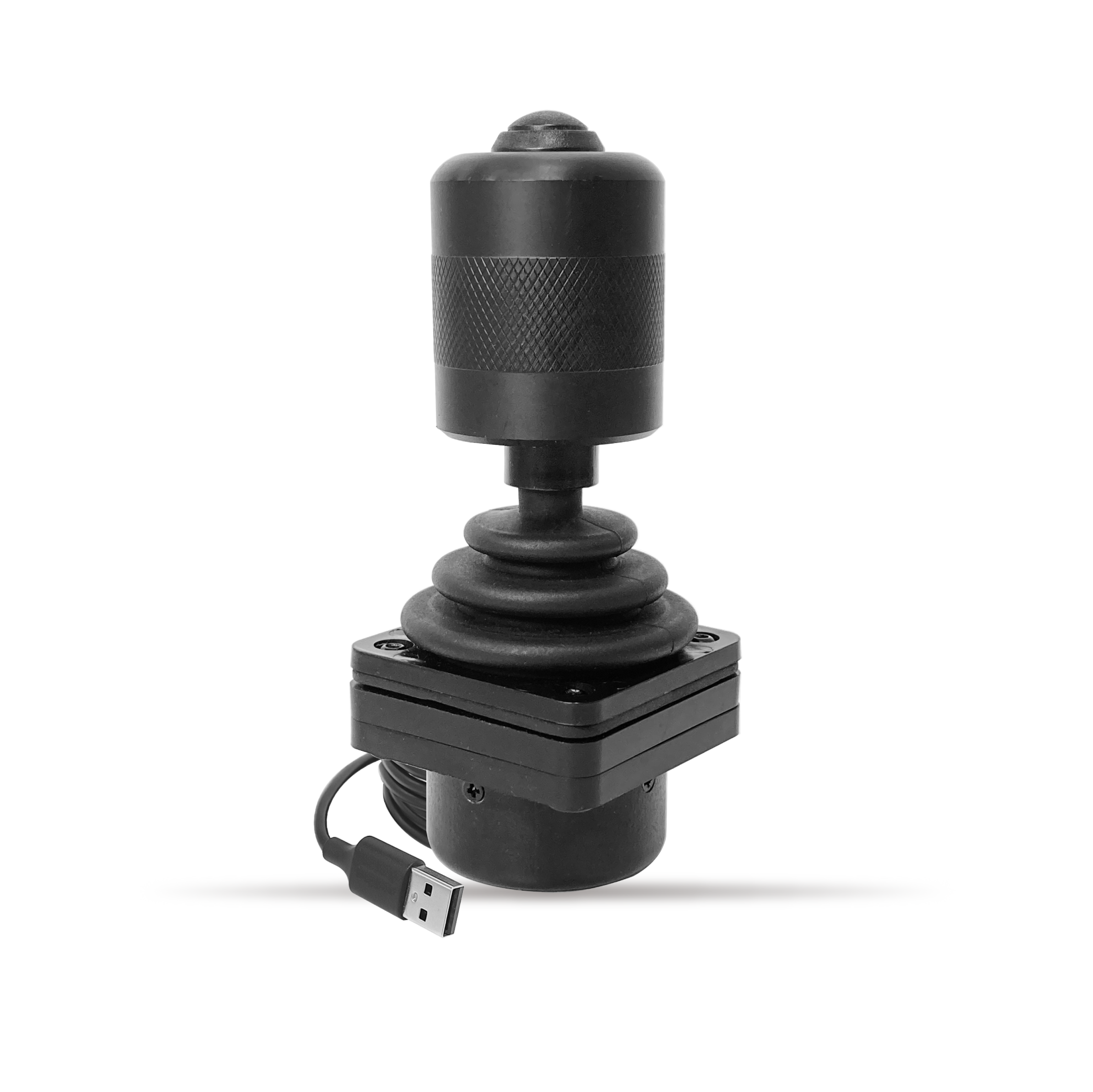

工作電壓
5V from USB
工作電流（無負載）
40mA
軸數(shù)
最多可滿足X Y Z 3軸
按鈕開關數(shù)
把手上可帶0~2個按鈕開關
EMC
10 V/m (80 Mhz-1 GHz / 1 kHz 80 %)
特殊模擬量信號
15~30V輸入，4~20mA輸出；10V輸入，0-10V輸出 ；3.3V輸入，0-5V輸出 ；雙路模擬量、PWM信號
其他輸出信號
SSI、Modbus、無線通訊（LoRa）、其他數(shù)字信號和總線信號等
特殊把手
詳細見“其他可選把手”
其他特殊規(guī)格
帶客戶要求配置的接插件；帶保護模塊
